Bearbeitungs- und Prüftechnik für Industriearmaturen

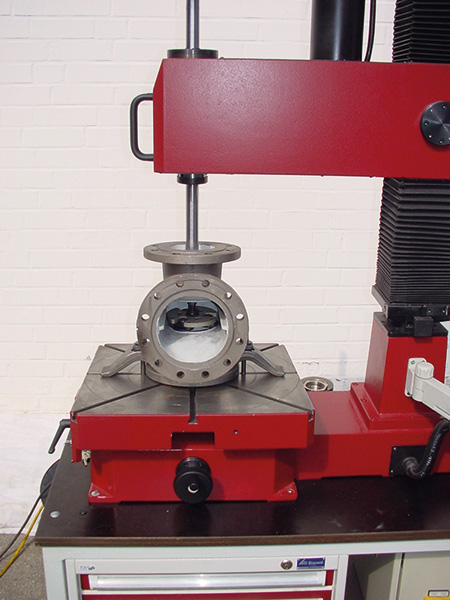

unigrind STM 500

Stationäre Schleif- und Läppmaschine für die Bearbeitung von Dichtflächen in Schiebern, Absperrschiebern, Keilschiebern, Schieberkeilen, Flachsitzventilen und Sicherheitsventilen. Die Maschinen STM 500 werden in Reparaturwerkstätten für Instandsetzung sowie in der Armaturenherstellung eingesetzt.

Arbeitsbereich: DN 10 – 350 mm (3/8“ – 14“)
max. Flanschdurchmesser: 600 mm (23,6“)
max. Bauhöhe der Armatur: 700 mm (27,5“)

In verschiedenen Ausführungen erhältlich:

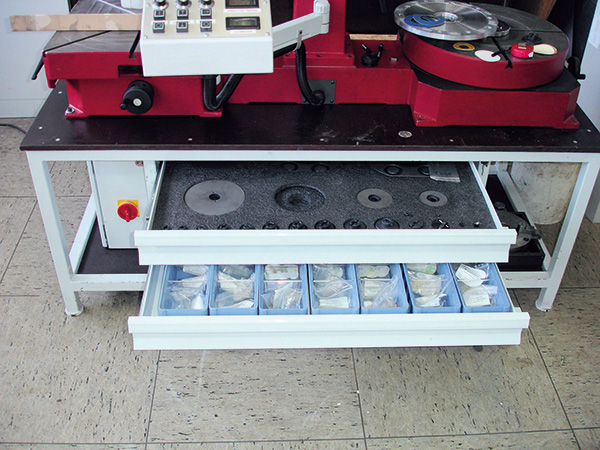

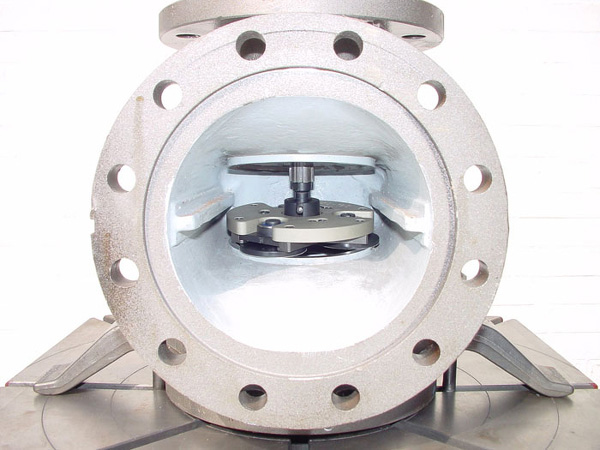

STM 500
Mit einem oder zwei Neigungstischen 500 x 500 mm (19,7“ x 19,7“)
der Neigungswinkel beträgt 0 - 13°.

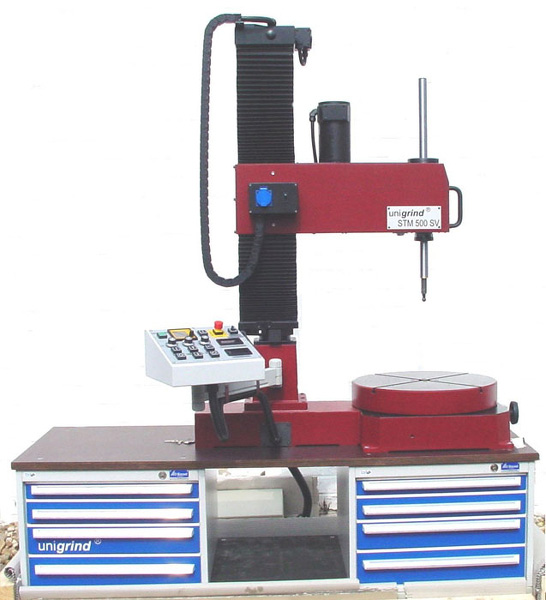

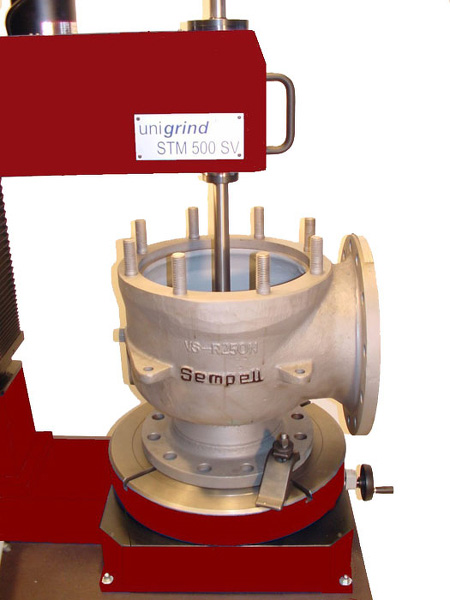

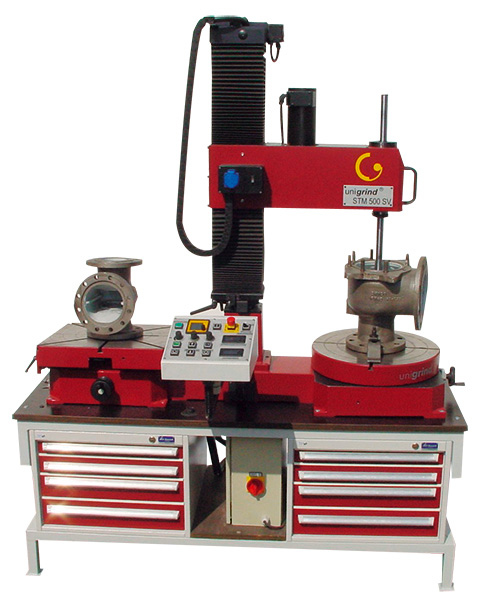

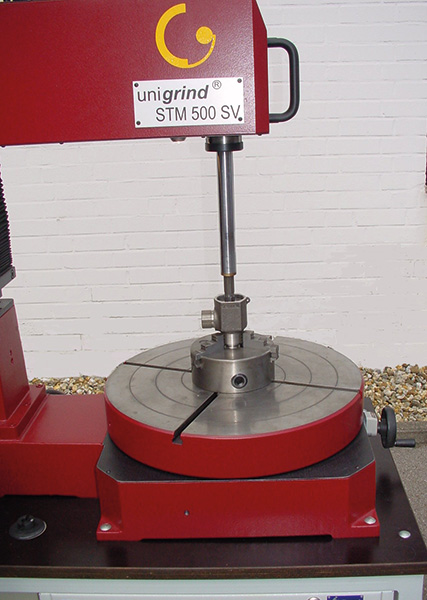

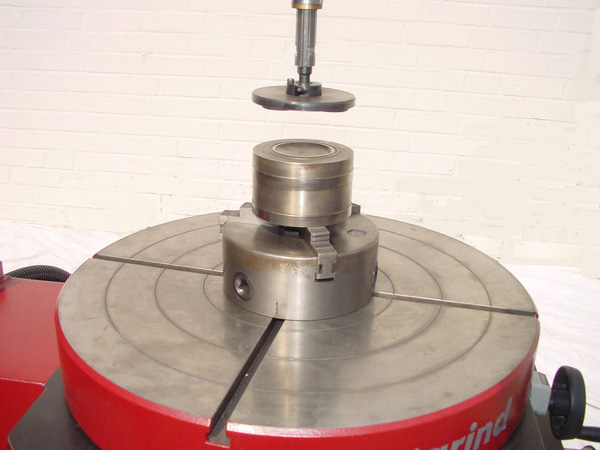

STM 500 SV-1 oder STM 500 SV-2
(speziell für Sicherheitsventile)
Mit einem oder zwei exzentrisch verstellbaren
Drehtischen ø 500 mm (19,7“)

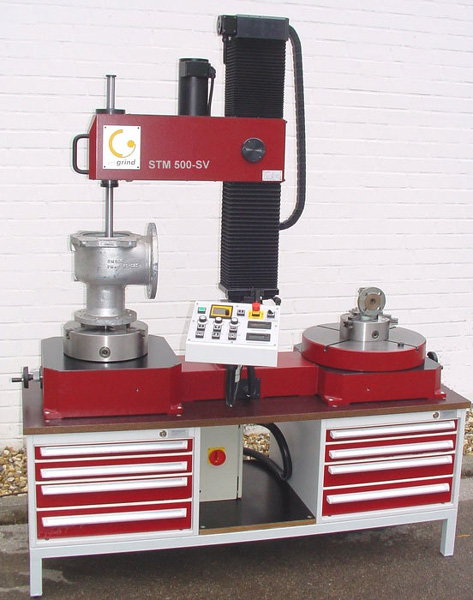

STM 500 SV-Kombi
Kombinierte Ausführung mit Dreh- und Neigungstisch.

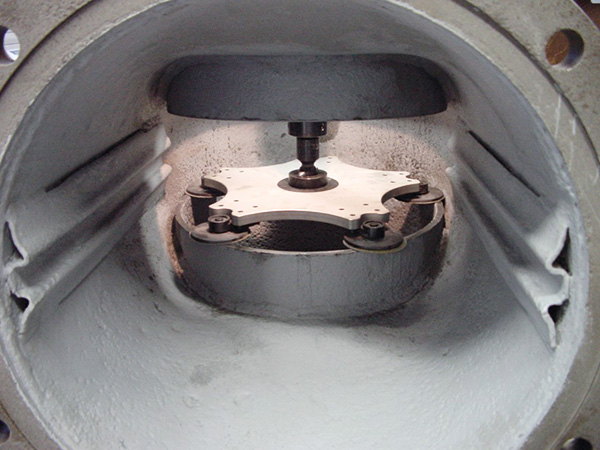

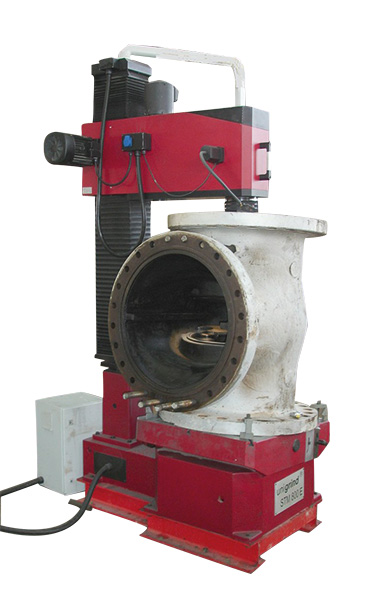

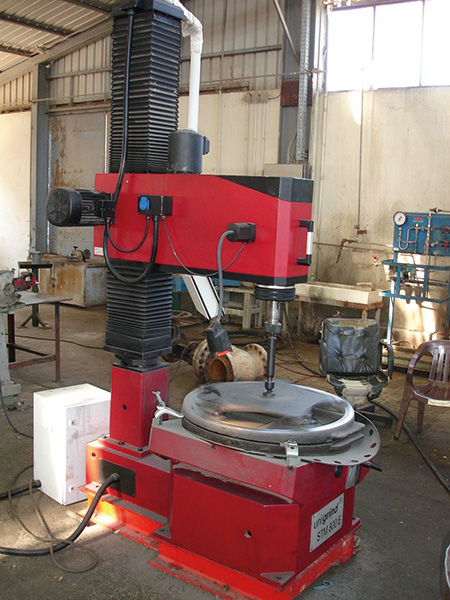

unigrind STM 800 E

Stationäre Schleif- und Läppmaschine für die Bearbeitung von Dichtflächen in:

• Schiebern (Keilschiebern und Parallelschiebern)
• Schieberkeilen und Keilplatten
• Rückschl agklappen
• Ventilen, Sicherheitsventilen

Die STM 800 E wird in Reparaturwerkstätten für Instandsetzung sowie in der Armaturenherstellung eingesetzt.

Arbeitsbereich: DN 15 – 1000 mm (1/2“ – 40“)
max. Flanschdurchmesser: 1370 mm (56“)
max. Bauhöhe der Armatur: 1100 mm (43,3“)
Neigungstisch: 800 x 900 mm (31,5“ x 35,4“)
Neigungswinkel des Tisches: 0 - 13°

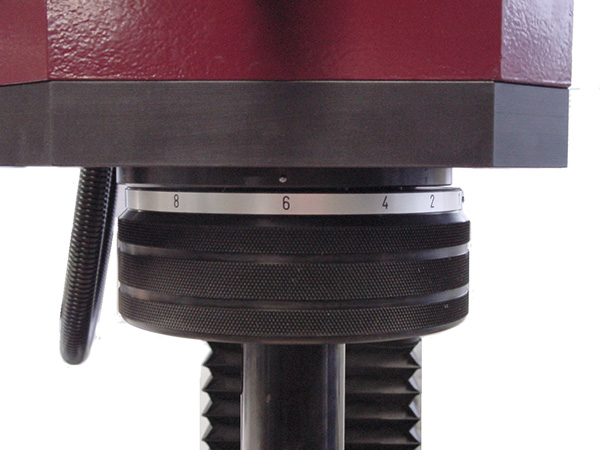

Verstellbarer Spindel-Exzenterantrieb

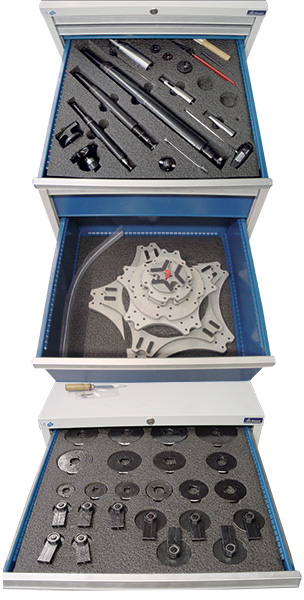

Die STM 800 E ist mit 1 oder 2 Neigungstischen sowie als Kombination mit Neigungs- und Rundtisch lieferbar.

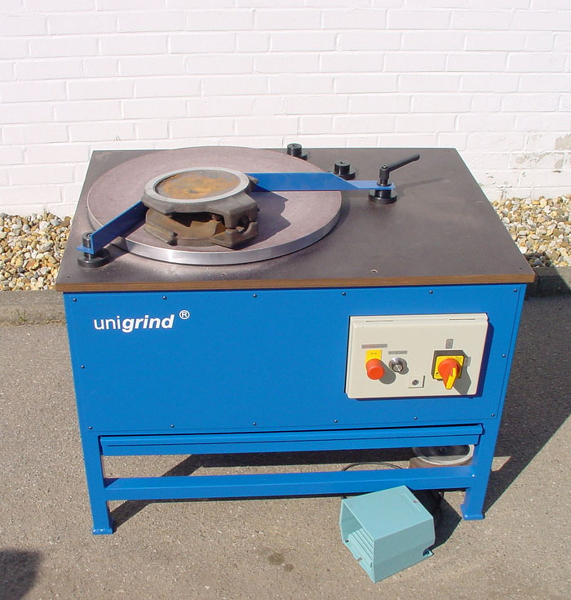

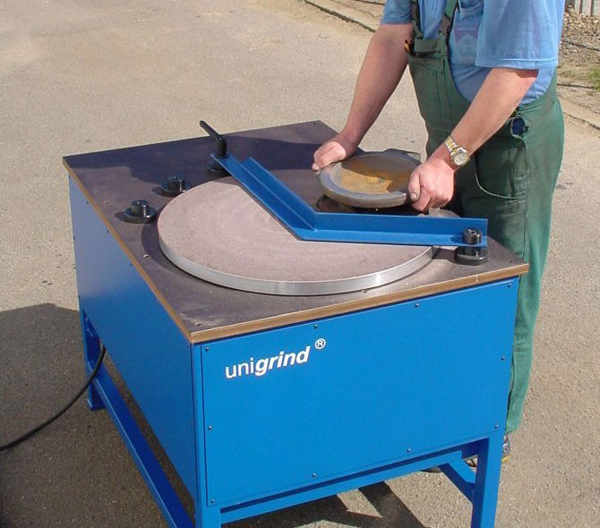

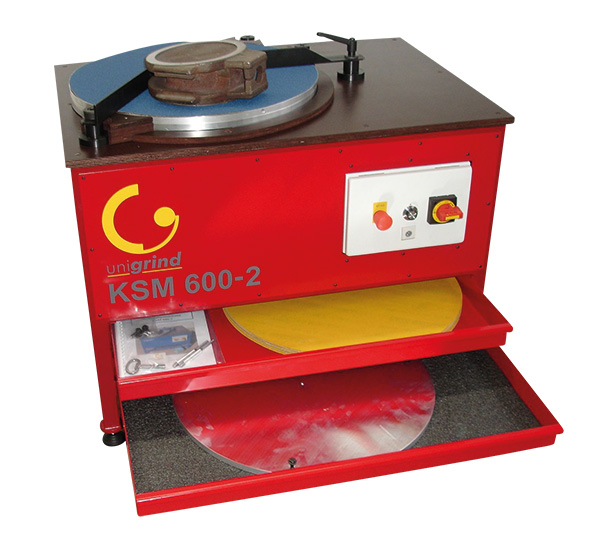

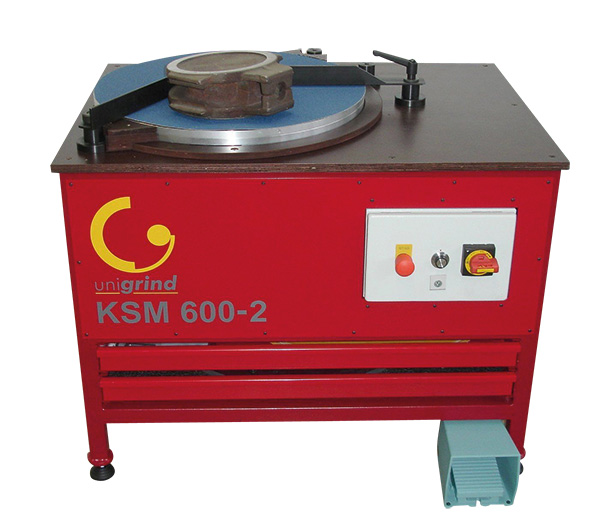

unigrind KSM

Stationärer Schleiftisch für das Planschleifen von:

• Schieberkeilen
• Ventiltellern
• Keilplatten
• Sonstigen Bauteilen von Armaturen

Ø der Schleifplatte: 600 mm (23,6“) oder 750 mm (29,5“)

Auf dem Schleiftisch werden selbstklebende Ronden verwendet.

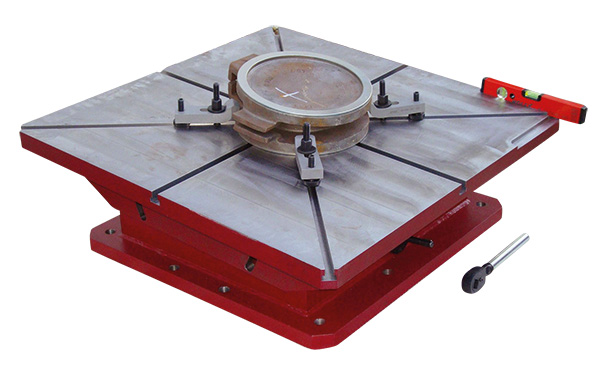

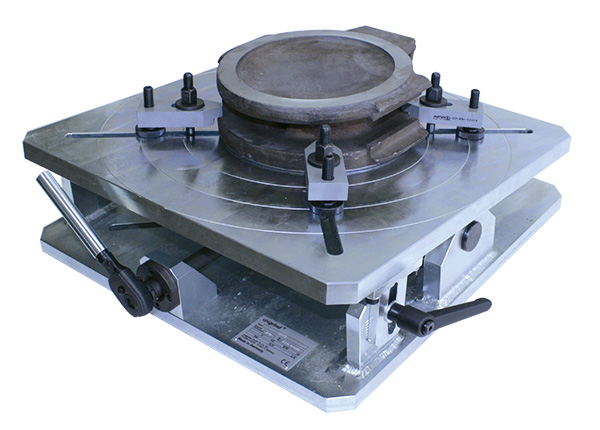

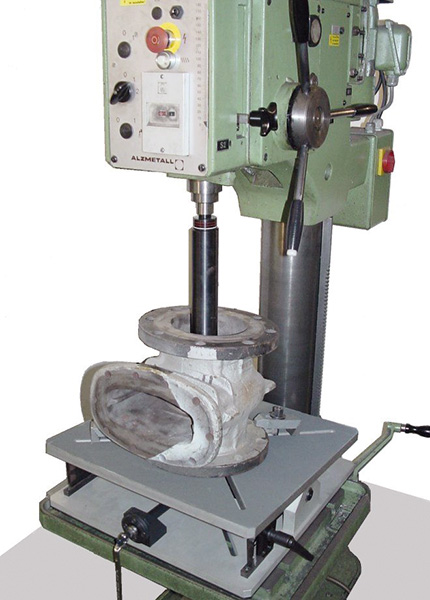

unigrind Schleifadapter und Neigungstische

Zubehör zur Verwendung auf der Ständer- und Radialbohrmaschine.

Arbeitsbereich: Schleifadapter DN 15 – 1600 mm (1/2“- 64“)
Neigungstische: von 350 x 350 mm (13,8“ x 13,8“)
                             bis 1500 x 1500 mm (59“ x 59“)

Der Neigungswinkel des Tisches ist stufenlos einstellbar: 0 - 15°

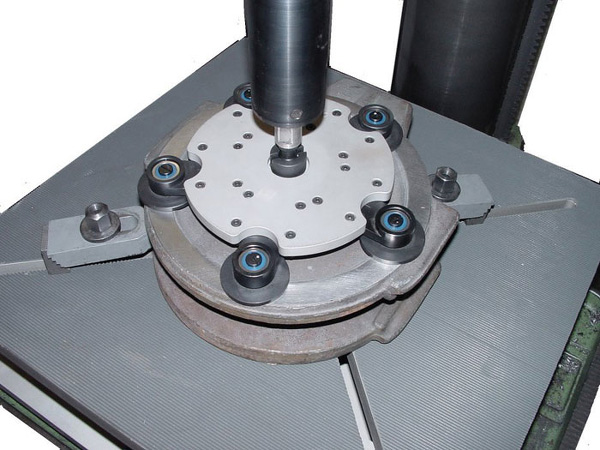

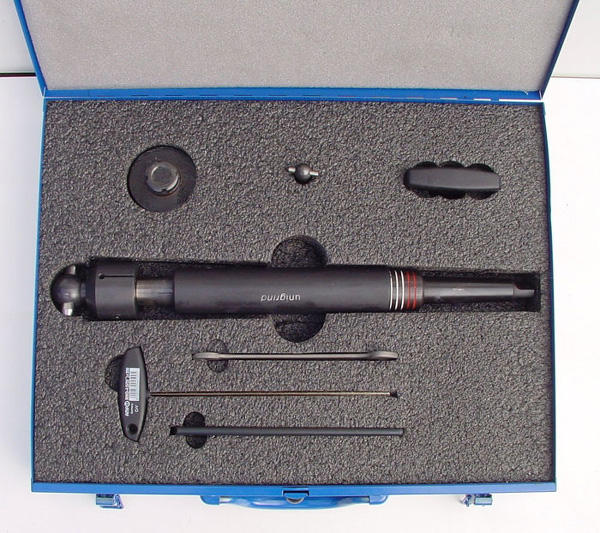

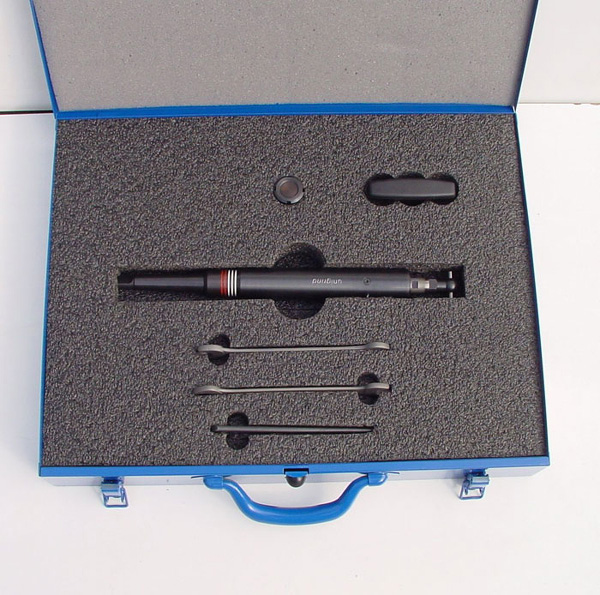

Mit Schleifadaptern sowie passenden Schleif- , Läpp-, und Planetenschleifscheiben ist die Bearbeitung von Armaturendichtflächen auf Ständerbohrmaschinen möglich. Für die Ausrichtung von Schiebern und Schieberkeilen werden die entsprechenden Neigungstische empfohlen.

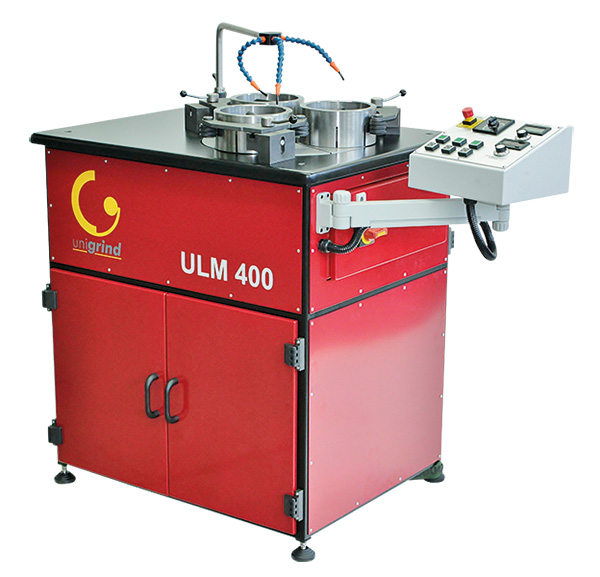

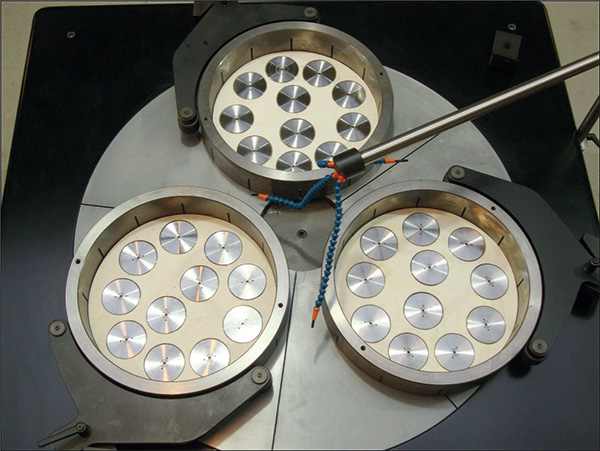

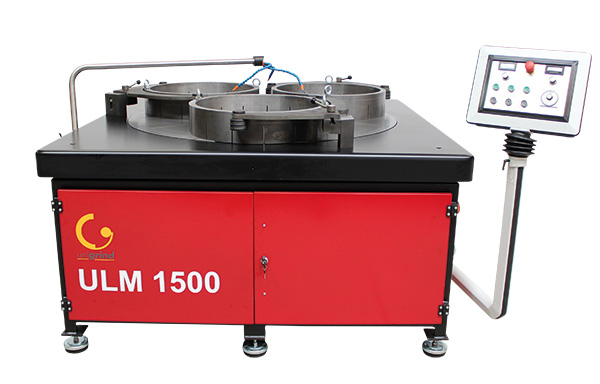

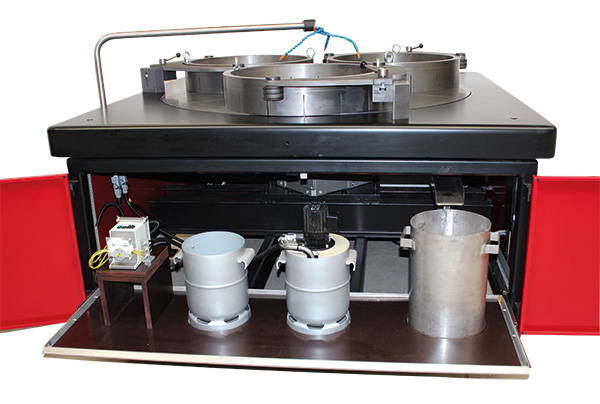

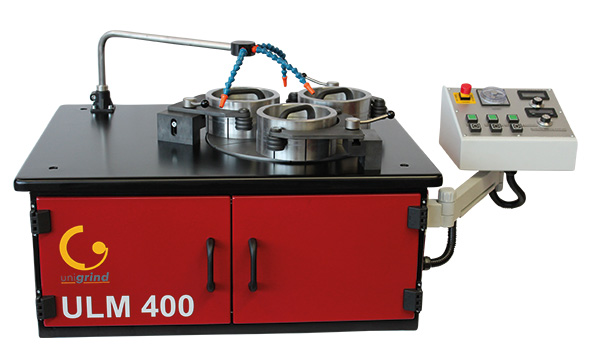

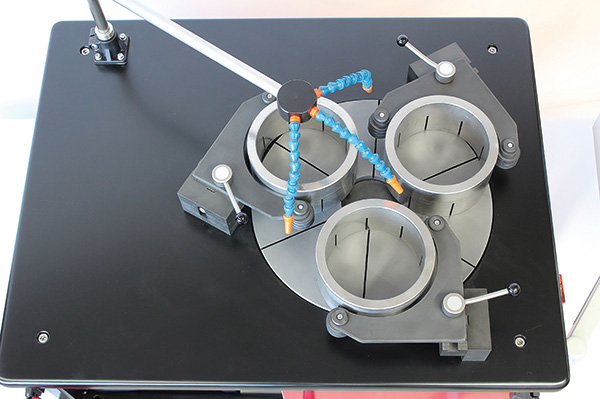

unigrind ULM

Einscheiben-Flachläppmaschine für präzises Läppen und Polieren von Bauteiloberflächen wie:

• Armaturenteile (Ventilteller, Ventilsitzringe, Keilplatten, Schieberkeile)
• Kompressorteile und Maschinenteile
• Gleitringdichtungen

Läppscheibengrößen: von ø 420 mm (16,5“)
                                       bis max. ø 1520 mm (59,8“)
Max. Werkstückgröße: ø 625 mm (24,6“)

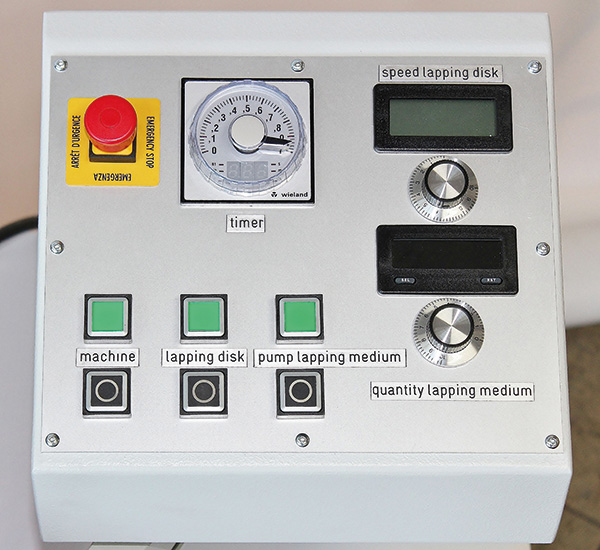

• Läppscheibendrehzahl stufenlos einstellbar
• Arbeitszeitschaltuhr

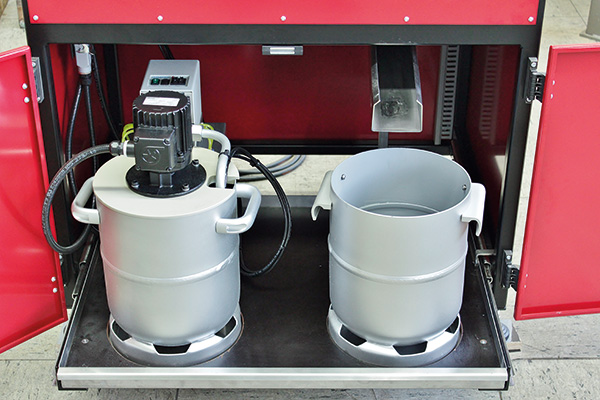

• Läppmittelzufuhr am Bedienpult stufenlos einstellbar.
