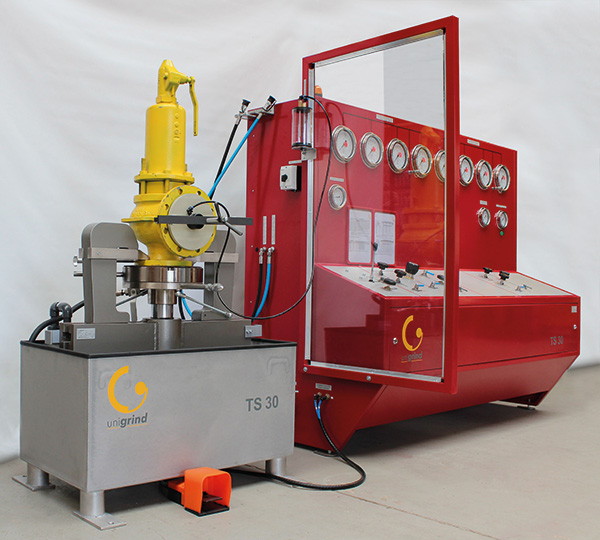

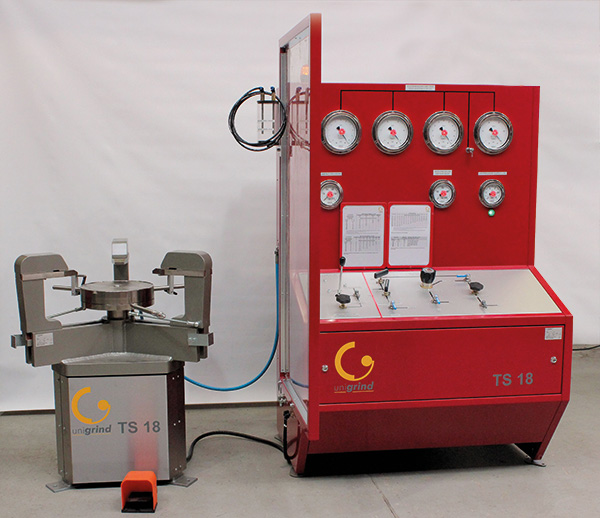

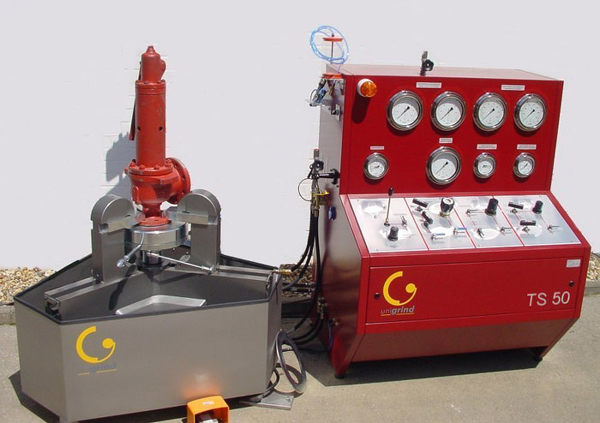

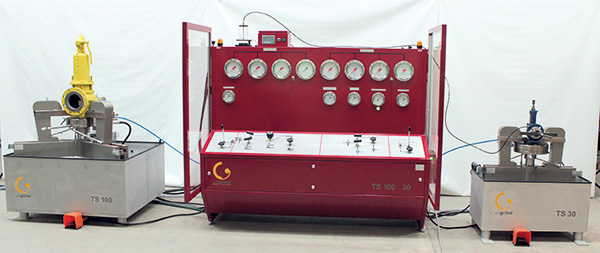

unigrind TS

Prüfstand zur Prüfung von Sicherheitsventilen, Regelventilen und Absperrarmaturen.

Vertikale hydraulische Spannvorrichtungen wahlweise mit:
18, 30, 55, 85 und 105 Tonnen Spannkraft

Arbeitsbereich: DN 10 – 600 mm (3/8” – 24”)

Prüfungsarten:

  • Festigkeitsprüfung des Gehäuses
  • Dichtheitsprüfung der Spindeldurchführung / Stopfbuchsendichtungen
  • Dichtheitsprüfung des Abschlusses
  • Ansprechdruck von Sicherheitsventilen

Prüfmedien:

  • Wasser
  • Druckluft
  • Stickstoff

Die Armaturen werden einseitig am Flansch gespannt.

Optionales Zubehör:

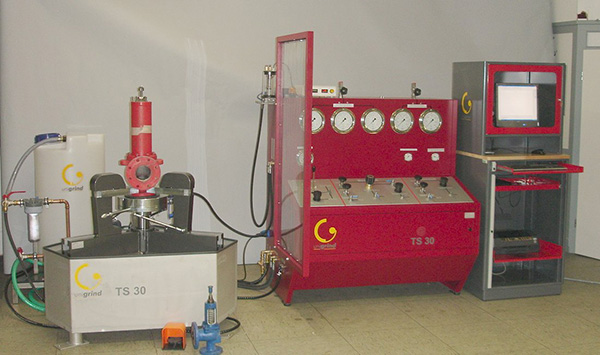

Datenerfassungssystem
Durchflussmesser für die Erfassung der Leckage
Digitaler Blasenzähler
weitere Optionen möglich




TS S
unigrindgalerie
Mehr Informationen?
unigrinddownload

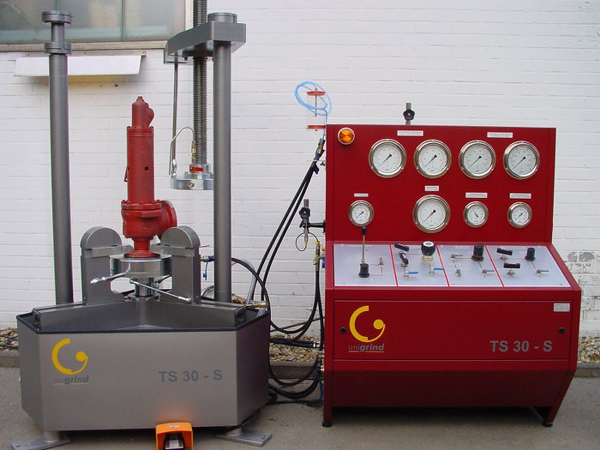

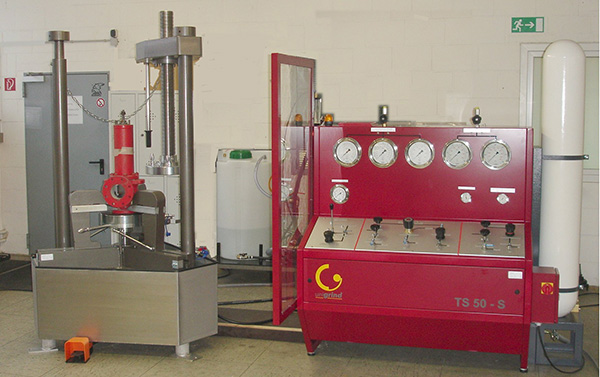

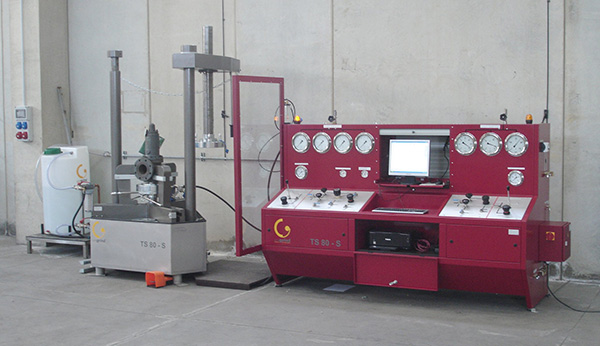

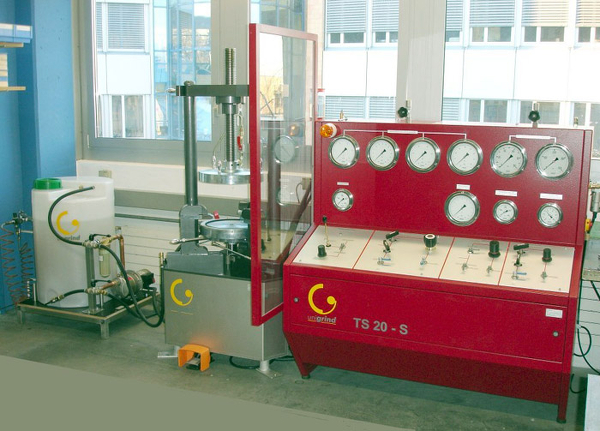

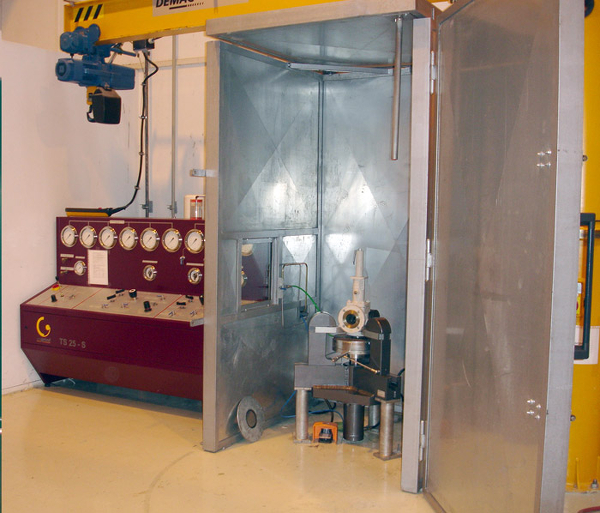

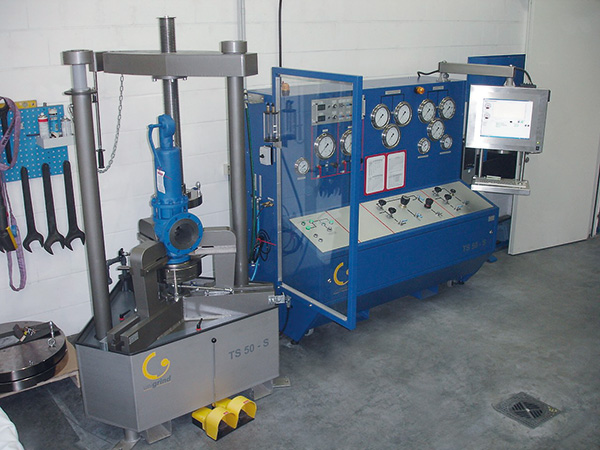

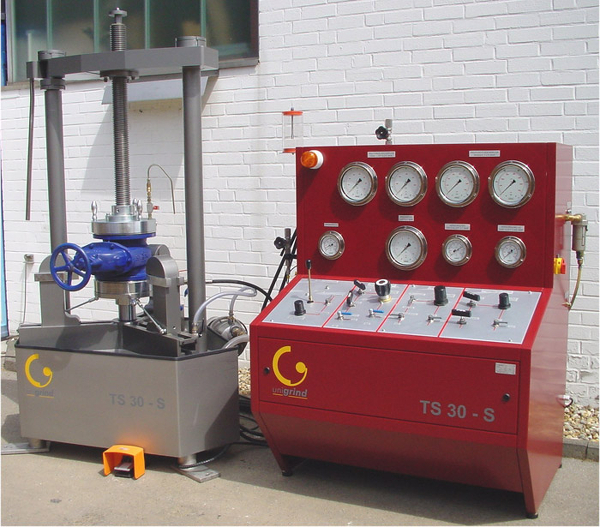

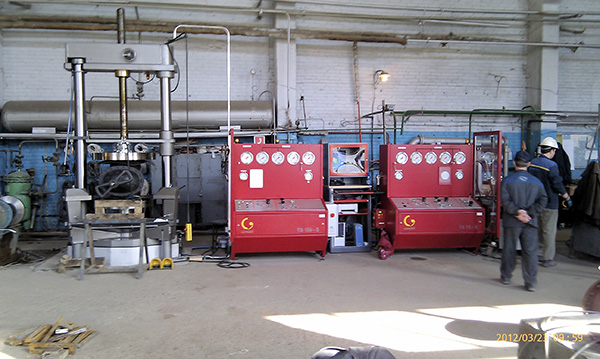

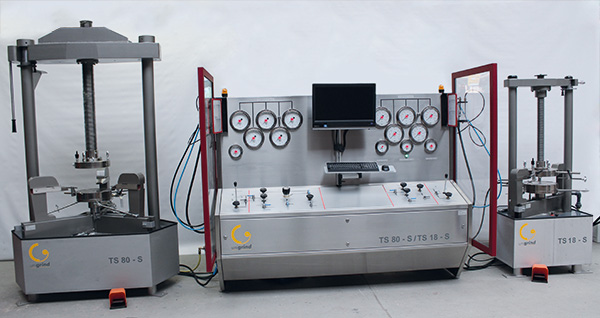

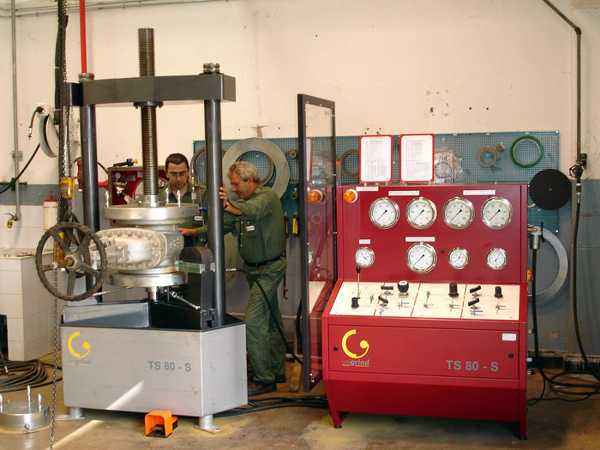

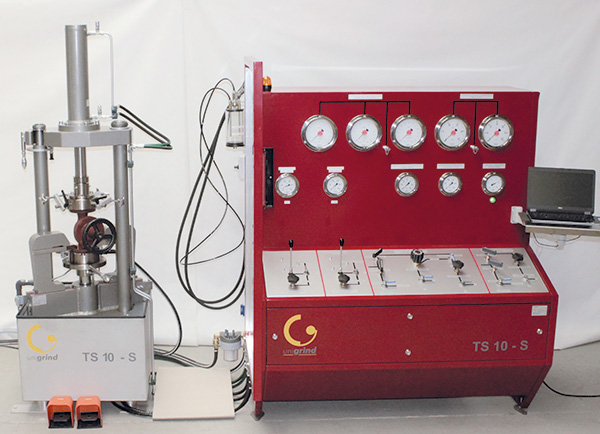

unigrind TS S

Prüfstand zur Prüfung von Sicherheitsventilen, Regelventilen und Absperrarmaturen.
Vertikale hydraulische Spannvorrichtungen wahlweise mit:
18, 30, 55, 85, 105 und 150 Tonnen Spannkraft

Arbeitsbereich: DN 10 - 800 mm (3/8“-32”)

Prüfungsarten:

  • Festigkeitsprüfung des Gehäuses
  • Dichtheitsprüfung der Spindeldurchführung / Stopfbuchsendichtungen
  • Dichtheitsprüfung des Abschlusses
  • Ansprechdruck von Sicherheitsventilen

Prüfmedien:

  • Wasser
  • Druckluft
  • Stickstoff

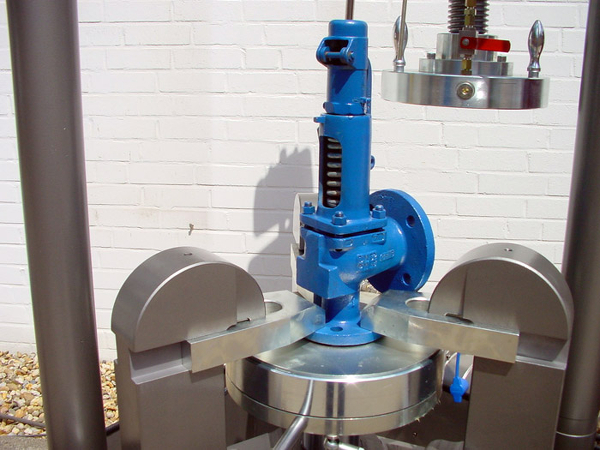

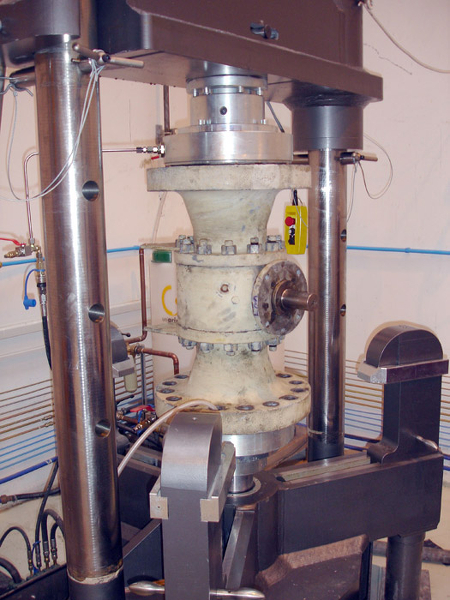

Die Armaturen werden einseitig am Flansch oder beidseitig zwischen dem oberen und unteren Prüftisch gespannt.

Optionales Zubehör:
Datenerfassungssystem
Durchflussmesser für die Erfassung der Leckage
Digitaler Blasenzähler
weitere Optionen möglich
